.:Descrizione / Scheda tecnica:.

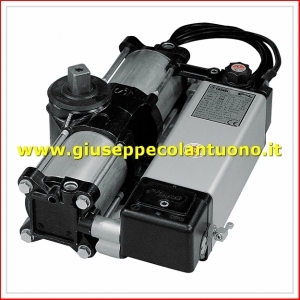

COMBI 740 è un apricancello oleodinamico interrato ed è formato da un automatismo - motore elettrico/pompa - accoppiato ad un martinetto idraulico a doppio e"etto. Il blocco motore-pompa-martinetto è equipaggiato di un dispositivo di sicurezza antischiacciamento, garantito dalle valvole di massima pressione, incorporate nel circuito oleodinamico e adeguatamente protette per evitare manomissioni nel tempo dopo l’installazione. Inoltre, non teme l’acqua, il pulviscolo, o altri agenti atmosferici d’in#ltrazione. COMBI 740 deve essere installato sulle ante da aprire: uno sul lato destro e l’altro sul lato sinistro, per ottenere la manovra sincronizzata delle ante. Sono disponibili martinetti oleodinamici/pompa con apertura a 110° o 175° e"ettivi, senza variazioni d’ingombro. A richiesta, si possono avere anche martinetti con frenatura nei due sensi di rotazione. Il gruppo motore/pompa-martinetto è dotato di blocco idraulico bidirezionale. Per rendere libero il circuito oleodinamico, occorre spostare la leva di sblocco posta lateralmente sulle valvole di massima pressione. Tutto l’automatismo è fornito funzionante, completo di olio idraulico selezionato. Non occorre praticare alcuna operazione particolare per l’attivazione del movimento. L’anta del cancello può essere #ssata sull’automazione COMBI 740 in tre modi diversi: con lo sblocco manuale di emergenza (per martinetti con blocco idraulico), con la piastra di sostegno con ghiera a foro quadro (per martinetti reversibili senza blocco idraulico) e con la ghiera a foro quadro (per martinetti reversibili senza blocco idraulico). In tutti i casi, questi elementi devono essere saldati rigidamente alla base dell’anta ed in asse con il cardine superiore dell’anta stessa. Testato e certi#cato marcatura con prove di tipo ITT PDC N. 2393-2008.
DATI TECNICI
MOTORE ELETTRICO BIFASE IN CLASSE H
Potenza resa 0,18 kW (0,25 CV)
Potenza assorbita 250 W
Frequenza 50 Hz
Tensione di alimentazione 230 Vac
Corrente assorbita 1,2 A
Condensatore 12,5 µF
Velocità di rotazione motore 1.350 rpm
Servizio intermittente S3
MARTINETTO DOPPIO EFFETTO E POMPA OLEODINAMICA
Portata pompa idraulica - P3 0,85 l/min
Temperatura d'esercizio -20 °C +80 °C (*)
Tipo di olio Oil Fadini - cod.708L
Rotazione albero 110° - 175°
Coppia di lavoro 250 - 400 Nm
Diametro stantu"o 75 mm
Corsa stantu"o 52 mm
Peso con cassaforma 27 kg
Grado di protezione completo IP 67
Peso max singola anta 700 kg
Lunghezza max singola anta 4 m
Misure d'ingombro (LxPxH) 470x300x140 mm
(*) -40 °C con accessori optional speci"ci (Rif. Catalogo Generale).
VERSIONI
- Con freno in apertura e chiusura
- Senza freno
- Con blocco idraulico bidirezionale
- Senza blocco (reversibile): è necessaria l'elettroserratura
- Con regolatore di flusso
PRESTAZIONI
(angolo di rotazione albero 110°)
Frequenza di utilizzo molto intensivo
Ciclo di servizio apertura ∼ 23 s
pausa 30 s
chiusura ∼ 23 s
pausa 30 s
Tempo di un ciclo completo ∼ 106 s
Cicli completi
apertura-pausa-chiusura-pausa N° 34/ora
Cicli annui (8 ore di servizio al giorno) N° 99.280
PRESTAZIONI (angolo di rotazione albero 175°)
Frequenza di utilizzo molto intensivo
Ciclo di servizio apertura ∼ 28 s
pausa 30 s
chiusura ∼ 28 s
pausa 30 s
Tempo di un ciclo completo ∼ 116 s
Cicli completi
apertura-pausa-chiusura-pausa N° 31/ora
Cicli annui (8 ore di servizio al giorno) N° 90.520
NOTA: Oltre i 2,0 m è sempre consigliabile l’uso dell’elettroserratura.
PER INFO CHIAMARE 0815452353 337974400
SPECIFICARE SE DESTRO O SINISTRO SE CON BLOCCO O SENZA BLOCCO
CENTRALINA/MARTINETTO IDRAULICO COMBI 740 DESTRO FADINI 7677BB3DXL AUTOMAZIONE
