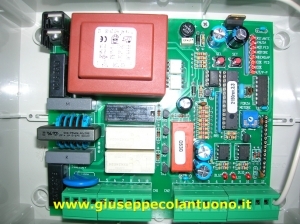

QUADRO ELETTRONICO LRX 2150 Centrale elettronica monofase, per l'automazione di cancelli battenti con ricevente radio incorporata. - Mod. LG 2150 : Senza radio Ricevente - Mod. ( LR 2150 ) : 306 Mhz - Mod. ( LRS 2150 / 330 ) : 330 Mhz - Mod. ( LRS 2150 / 418 ) : 418 Mhz - Mod. LRS 2150 : 433,92 Mhz - Mod. LRS 2150 SET : 433,92 Mhz “narrow band” - Mod. LRH 2150 : 868,3 Mhz “narrow band” ( ) Prodotto destinato ai paesi in cui ne è consentito l’utilizzo CARATTERISTICHE TECNICHE: - Alimentazione : 230 Vac 50-60Hz 1600W max. - Uscita lampeggiante : 230 Vac 500 W max. - Uscite motori : 230 Vac 500 W max. - Uscita elettro-serratura : 12 Vdc 15 W max. - Alimentazione fotocellule : 24 Vac 3 W max. - Sicurezze e comandi in BT : 24 Vcc - Temperatura d'esercizio : -10 ÷ 55 °C - Ricevitore radio : vedi modello - Trasmettitori op. : 12-18 Bit o Rolling Code - Codici TX max. in memoria : 150 (CODE o CODE PED) - Dimensioni contenitore : 190x140x70 mm. - Grado di protezione : IP 56 COLLEGAMENTI DELLA MORSETTIERA: CN1 : 1 : Ingresso linea 230 Vac (Fase). 2 : Ingresso linea 230 Vac (Neutro). 3 : Uscita Lampeggiante 230 Vac (Neutro). 4 : Uscita Lampeggiante 230 Vac (Fase). 5 : Uscita Motore 1 apertura. 6 : Uscita Motore 1 comune. 7 : Uscita Motore 1 chiusura. 8 : Uscita Motore 2 apertura. 9 : Uscita Motore 2 comune. 10 : Uscita Motore 2 chiusura. CN2 : 1 : Controllo e alimentazione Fotocellule ( 24Vac ). 2 : Controllo e alimentazione Fotocellule ( GND ). 3 : Uscita elettro serratura 12 Vdc 15 W ( +12V ). 4 : Uscita elettro serratura 12 Vdc 15 W ( GND ). 5 : Ingresso PUL pulsante comando apre-chiude (NA). 6 : Ingresso GND comune. 7 : Ingresso PUL PED pulsante comando pedonale (NA). 8 : Ingresso DS1 dispositivo sicurezza (NC). 9 : Ingresso GND comune. 10 : Ingresso DS2 dispositivo sicurezza (NC). 11 : Ingresso massa antenna. 12 : Ingresso polo caldo antenna. CARATTERISTICHE FUNZIONALI : Funzionamento Automatico: Utilizzando sia il radiocomando ( led CODE acceso ) che la pulsantiera in bassa tensione ( PUL ) per l'azionamento del serramento, si otterrà il seguente funzionamento: il primo impulso comanda l'apertura fino allo scadere del tempo motore, il secondo impulso comanda la chiusura del serramento, se si invia un impulso prima dello scadere del tempo motore, la centrale effettua l'inversione del moto sia nella fase d'apertura sia in quella di chiusura. Funzionamento Passo-Passo: Utilizzando sia il radiocomando ( led CODE acceso ) che la pulsantiera in bassa tensione ( PUL ) per l'azionamento del serramento, si otterrà il seguente funzionamento: il primo impulso comanda l'apertura fino allo scadere del tempo motore, il secondo impulso comanda la chiusura del serramento, se si invia un impulso prima dello scadere del tempo motore, la centrale effettua l'arresto del moto sia nella fase di apertura sia in quella di chiusura. Un ulteriore comando determina la ripresa del moto in senso opposto. Chiusura automatica : La centrale permette di richiudere il serramento in modo automatico senza l'invio di comandi supplementari. La scelta di questa modo di funzionamento è descritta nel modo di programmazione del Tempo di pausa. Passaggio Pedonale : La centrale permette l’azionamento del solo Motore 1 utilizzando sia il radiocomando ( led CODE PED. acceso) che la pulsantiera ( PED ) per il tempo programmato ( led T.MOT. PED. ). Dispositivo di sicurezza 1 : La centrale permette l'alimentazione ed il collegamento di Fotocellule in accordo alla direttiva EN 12453. L'intervento nella fase di apertura non viene considerato, nella fase di chiusura provoca l'inversione del moto. La centrale necessita obbligatoriamente dell’utilizzo di fotocellule, connesse agli appositi ingressi dedicati, in caso contrario la centrale non è abilitata al funzionamento. Dispositivo di sicurezza 2 : La centrale permette l'alimentazione ed il collegamento di Fotocellule in accordo alla direttiva EN 12453. L'intervento nella fase di apertura provoca l’arresto momentaneo del serramento, una volta liberato la centrale riprende la fase di apertura. L’intervento in fase di chiusura provoca l'inversione del moto. La centrale necessita obbligatoriamente dell’utilizzo di fotocellule, connesse agli appositi ingressi dedicati, in caso contrario la centrale non è abilitata al funzionamento. Spunto iniziale e Regolazione Forza dei Motori: La centrale elettronica è dotata delle funzioni di spunto iniziale e regolazione della forza dei motori, completamente gestite dal microprocessore. Lo spunto iniziale serve appositamente ad aiutare il motore nella fase iniziale del moto, alimentando il motore per 2 secondi alla massima potenza anche se è inserita la regolazione della forza del motore. Lo scopo della regolazione della forza dei motori e quello di ottenere il corretto movimento dell’automatismo ma che allo stesso tempo in presenza un eventuale ostacolo si blocchi senza recare danni a persone o cose. Rallentamento: La funzione di rallentamento dei motori è usata nei cancelli per evitare la battuta a forte velocità delle ante al termine della fase di apertura e chiusura. La centrale consente durante la programmazione del Tempo Motore anche la programmazione del rallentamento nei punti desiderati (prima della totale apertura e chiusura). Funzionamento del Lampeggiatore: La centrale è dotata di un'uscita per la gestione di un lampeggiatore 230 Vac. Il suo funzionamento è condizionato dal movimento del motore e dalla chiusura automatica che se attivata abilita il lampeggiatore anche durante il tempo di pausa. Funzionamento con TIMER : La centrale permette di collegare al posto del pulsante di comando apre – chiude ( PUL ) un timer . Esempio: ore 08.00 il timer chiude il contatto e la centrale comanda l’apertura, ore 18.00 il timer apre il contatto e la I centrale comanda la chiusura. Durante l’intervallo 08.00 – 18.00 al termine della fase di apertura la centrale disabilita il lampeggiante, la chiusura automatica e i radiocomandi. PROGRAMMAZIONE : Tasto SEL : seleziona il tipo di funzione da memorizzare, la selezione è indicata dal lampeggio del Led. Premendo più volte il tasto, è possibile posizionarsi sulla funzione desiderata. La selezione resta attiva per 10 secondi, visualizzata dal Led lampeggiante, se trascorsi, la centrale ritorna allo stato originario. Tasto SET : effettua la programmazione dell'informazione secondo il tipo di funzione prescelta con il tasto SEL . IMPORTANTE: La funzione del tasto SET può anche essere sostituita dal radiocomando se precedentemente programmato ( led CODE acceso ). MENU’ PRINCIPALE La centrale è fornita dal costruttore con la possibilità di selezionare alcune funzioni importanti. ---------------------- MENU’ PRINCIPALE ----------------- Riferimento Led Led spento Led Acceso 1) AUT / P-P Automatico Passo – Passo 2) CODE Nessun codice Codice inserito 3) CODE PED. Nessun codice Codice inserito 4) INB.CMD.AP Disabilitato Abilitato 5) T. MOT. Tempo motore 30 sec. Tempo programmato 6) T.MOT.PED. Tempo Mot. Ped. 10 sec. Tempo programmato 7) T. PAUSA. Senza chiusura aut. Con chiusura aut. 8) RIT. ANTE Senza ritardo ante. Tempo programmato 1) AUTOMATICO / PASSO - PASSO: La centrale nella configurazione di default presenta la logica di funzionamento “ Automatico ” abilitato (Led AUT/P-P spento), se occorre abilitare la logica di funzionamento “ Passo-Passo ” (Led AUT/P-P acceso), procedere nel seguente modo: posizionarsi con il tasto SEL sul lampeggio del Led AUT/P-P poi premere il tasto SET, nello stesso tempo il Led AUT/P-P si accenderà permanentemente. Ripetere l’operazione se si desidera ripristinare la configurazione precedente. 2) CODE : (Codice del radiocomando) La centrale permette di memorizzare fino a 150 radiocomandi aventi codice diverso fra loro di tipo fisso o rolling code. Programmazione. La programmazione del codice di trasmissione è eseguita nel seguente modo: posizionarsi con il tasto SEL sul lampeggio del LED CODE, allo stesso tempo inviare il codice prescelto con il radiocomando desiderato, nel momento in cui il LED CODE resterà acceso permanentemente, la programmazione sarà completata. Nel caso che tutti i 150 codici siano stati memorizzati, ripetendo l'operazione di programmazione, tutti i LED di programmazione inizieranno a lampeggiare segnalando che non sono possibili ulteriori memorizzazioni. Cancellazione. La cancellazione di tutti i codici memorizzati si esegue nel seguente modo: premere il tasto SEL, il LED CODE inizierà a lampeggiare, successivamente premere il tasto SET, il LED CODE si spegnerà e la procedura sarà completata. 3) CODE PED:(Codice del radiocomando Ped. / Anta S.) La procedura di programmazione e cancellazione è analoga a quella descritta sopra ma ovviamente riferita al Led CODE PEDONALE. 4) INB. CMD. AP: (Inibizione dei comandi durante l’apertura ed il tempo di pausa, se inserito) La funzione di inibizione dei comandi durante l’apertura ed il tempo di pausa, se inserito è usata quando l’automazione è comprensiva di loop detector. La centrale durante la fase apertura o di pausa la centrale non sente i comandi impartiti dal loop detector ad ogni attraversamento. La centrale nella configurazione di default, presenta l’inibizione dei comandi durante l’apertura ed il tempo di pausa disabilitata, se occorre abilitarla, procedere nel seguente modo: posizionarsi con il tasto SEL sul lampeggio del led INB.CMD.AP poi premere il tasto SET, nello stesso il Led INB.CMD.AP si accenderà permanentemente. Ripetere l’operazione se si desidera ripristinare la configurazione precedente. 5) T. MOT e RALLENTAMENTO: (Program. tempo di lavoro dei motori 4 minuti max.) La centrale è fornita dal costruttore con un tempo di lavoro dei motori predefinito pari a 30 sec. e senza rallentamento. Se occorre modificare il tempo di lavoro dei motori, la programmazione deve essere effettuata a serramento chiuso nel seguente modo: posizionarsi con il tasto SEL sul lampeggio del LED T. MOT. poi premere per un istante il tasto SET, il Motore 1 inizierà ciclo di apertura; in corrispondenza del punto iniziale desiderato di rallentamento premere nuovamente il tasto SET: il LED T. MOT. inizierà a lampeggiare più lentamente e il Motore 1 effettuerà il rallentamento; al raggiungimento della posizione desiderata premere il tasto SET per concludere il ciclo di apertura. A questo punto il LED T. MOT tornerà a lampeggiare regolarmente e il Motore 2 partirà in apertura: ripetere l’operazione di programmazione del tempo di lavoro per il Motore 2. Conclusa la programmazione dei tempi motore in apertura, il Motore 2 riparte subito in chiusura: ripetere le operazioni viste sopra per le fasi di chiusura del Motore 2 e successivamente del Motore 1. Se non si desidera che la centrale effettui il rallentamento, durante la programmazione, al completamento del ciclo di apertura e chiusura, premere il tasto SET due volte consecutivamente anziché una sola. Durante la programmazione è possibile usare al posto del tasto SET, posto sulla centrale, il tasto del radiocomando solamente se precedentemente memorizzato. 6) T. MOT. PED: (Program. tempo di lavoro pedonale 4 minuti max.) La centrale è fornita dal costruttore con un tempo di lavoro del Motore 1 (Pedonale) predefinito pari a 10 secondi e senza rallentamento. Se occorre modificare il tempo di lavoro pedonale, la programmazione deve essere effettuata a serramento chiuso nel seguente modo: posizionarsi con il tasto SEL sul lampeggio del LED T. MOT. PED. poi premere per un istante il tasto SET, il Motore 1 inizierà ciclo di apertura; in corrispondenza del punto iniziale desiderato di rallentamento premere nuovamente il tasto SET: il LED T. MOT. PED. inizierà a lampeggiare più lentamente e il Motore 1 effettuerà il rallentamento; al raggiungimento della posizione desiderata premere il tasto SET per concludere il ciclo di apertura. A questo punto il LED T. MOT. PED. tornerà a lampeggiare regolarmente e il Motore 1 ripartirà in chiusura; ripetere le operazioni viste sopra per la fase di chiusura. Se non si desidera che la centrale effettui il rallentamento, durante la programmazione, al completamento del ciclo di apertura e chiusura, premere il tasto SET due volte consecutivamente anziché una sola. Durante la programmazione è possibile usare al posto del tasto SET, posto sulla centrale, il tasto del radiocomando solamente se precedentemente memorizzato. 7) T. PAUSA: (Programmazione tempo chiusura aut. 4 min. max.) La centrale è fornita dal costruttore senza chiusura automatica. Se si desidera abilitare la chiusura automatica, procedere nel seguente modo: posizionarsi con il tasto SEL sul lampeggio del LED T. PAUSA, premere per un istante il tasto SET, poi attendere per un tempo uguale a quello desiderato, premere nuovamente per un istante il tasto SET, nello stesso momento si determinerà la memorizzazione del tempo di chiusura automatica e il LED T. PAUSA. sarà acceso fisso. Se si desidera ripristinare la condizione iniziale ( senza chiusura automatica ), posizionarsi sul lampeggio del LED T. PAUSA poi premere consecutivamente per 2 volte il tasto SET in un intervallo di tempo di 2 secondi, nello stesso tempo il Led si spegnerà e l’operazione sarà conclusa. Durante la programmazione è possibile usare al posto del tasto SET, posto sulla centrale, il tasto del radiocomando solamente se precedentemente memorizzato. 8) T. RIT. ANTE : (Programmazione ritardo anta 15 sec. max.) La centrale è fornita dal costruttore senza ritardo ante di apertura e chiusura. Se occorre inserire un tempo di ritardo delle ante, la programmazione deve essere effettuata a serramento chiuso nel seguente modo: posizionarsi con il tasto SEL sul lampeggio del LED RIT. ANTE, premere per un istante il tasto SET, poi attendere per un tempo uguale a quello desiderato, premere nuovamente per un istante il tasto SET, nello stesso momento si determinerà la memorizzazione del tempo di ritardo ante di apertura fisso a 2 secondi, del tempo di ritardo ante di chiusura per il tempo programmato e il LED RIT. ANTE sarà acceso fisso. Se si desidera ripristinare la condizione iniziale ( senza ritardo ante ), posizionarsi sul lampeggio del LED RIT. ANTE poi premere consecutivamente per 2 volte il tasto SET in un intervallo di tempo di 2 secondi, nello stesso tempo il Led si spegnerà e l’operazione sarà conclusa. MENU’ ESTESO La centrale è fornita dal costruttore con la possibilità di selezionare solamente le funzioni del menù principale. Se si desidera abilitare le funzioni descritte nel menù esteso, procedere nel seguente modo: premere il testo SET in modo continuo per 5 secondi, trascorsi i quali si otterranno il lampeggio alternato dei Led T. PAUSA e Led RIT. ANTE in questo modo si avrà 30 secondi di tempo per selezionare le funzioni del menù esteso mediante l’uso dei tasti SEL e SET, poi dopo ulteriori 30 secondi la centrale ritorna al menù principale. ---------------------- MENU’ ESTESO ----------------- Riferimento Led Led Spento Led Acceso A) AUT / P-P PGM a distanza = OFF PGM a distanza = ON B) CODE Test Fotocellule = ON Test Fotocellule= OFF C) CODE PED. Mant. Pressione = OFF Mant. Pressione = ON D) INB.CMD.AP Colpo Ariete = OFF Colpo Ariete = ON E) T. MOT. Colpo Chiusura = OFF Colpo chiusura = ON F) T.MOT.PED. Dispositivo Sicurezza 2 Ingresso Blocco G) T. PAUSA Intermittente ON/OFF H) RIT. ANTE Intermittente ON/OFF A) AUT / P-P ( Programmazione Radiocomando a distanza ) : La centrale consente la programmazione del codice di trasmissione, senza intervenire direttamente sul tasto SEL della centrale, ma eseguendo l'operazione a distanza. La programmazione del codice di trasmissione a distanza, si esegue nel seguente modo: inviare in modo continuo per un tempo maggiore a 10 secondi il codice di un radiocomando in precedenza memorizzato, allo stesso tempo la centrale entra in modo programmazione come sopra descritto per il LED CODE nel menù principale. La centrale è fornita dal costruttore con la programmazione del codice di trasmissione a distanza disabilitata, se si desidera abilitare la funzione, procedere nel seguente modo: assicurarsi di aver abilitato il menù esteso (evidenziato dal lampeggio alternato dei Led T. PAUSA e Led RIT. ANTE), posizionarsi con il tasto SEL sul lampeggio del LED AUT / P-P poi premere il tasto SET, nello stesso istante il LED AUT / P-P si accenderà permanentemente e la programmazione sarà conclusa. Ripetere l’operazione se si desidera ripristinare la configurazione precedente. B) CODE ( Test Fotocellule ) : La centrale è fornita dal costruttore con la programmazione del test fotocellule attivato (in accordo alla normativa EN 12453), se si desidera disabilitare la funzione, procedere nel seguente modo: assicurarsi di aver abilitato il menù esteso (evidenziato dal lampeggio alternato dei Led T. PAUSA e Led RIT. ANTE), posizionarsi con il tasto SEL sul lampeggio del LED CODE poi premere il tasto SET, nello stesso istante il LED CODE si accenderà permanentemente e la programmazione sarà conclusa. In questo modo non sarà effettuato il test delle fotocellule, quindi anche se non connesse (gli ingressi DS1 e DS2 se non utilizzati devono essere ponticellati) la centrale è abilitata al funzionamento. Ripetere l’operazione se si desidera ripristinare la configurazione precedente. C) CODE PED ( Mantenimento Pressione Mot. Idraulici ) : La centrale è fornita dal costruttore con la funzione di mantenimento della pressione su motori idraulici disabilitata. Se si desidera abilitare la funzione, procedere nel seguente modo: assicurarsi di aver abilitato il menù esteso (evidenziato dal lampeggio alternato dei Led T. PAUSA e Led RIT. ANTE), posizionarsi con il tasto SEL sul lampeggio del LED CODE PED poi premere il tasto SET, nello stesso istante il LED CODE PED si accenderà permanentemente e la programmazione sarà conclusa. In questo modo la centrale invierà ogni 2 ore un comando di chiusura al motore per un tempo di 2 secondi. Ripetere l’operazione se si desidera ripristinare la configurazione precedente. D) INB. CMD. AP ( Colpo Ariete ) : La centrale è fornita dal costruttore con la funzione di colpo d’ariete disabilitata. Se si desidera abilitare la funzione, procedere nel seguente modo: assicurarsi di aver abilitato il menù esteso (evidenziato dal lampeggio alternato dei Led T. PAUSA e Led RIT. ANTE), posizionarsi con il tasto SEL sul lampeggio del LED INB. CMD. AP. poi premere il tasto SET, nello stesso istante il LED INB. CMD. AP. si accenderà permanentemente e la programmazione sarà conclusa. In questo modo possiamo facilitare lo sblocco della serratura e quindi permettere la corretta esecuzione della fase di apertura. La centrale infatti prima d’iniziare la fase di apertura invia un comando di chiusura per 2 secondi. Ripetere l’operazione se si desidera ripristinare la configurazione precedente. E) T. MOT. ( Colpo Chiusura) : La centrale è fornita dal costruttore con la funzione di colpo chiusura disabilitata. Se si desidera abilitare la funzione, procedere nel seguente modo: assicurarsi di aver abilitato il menù esteso (evidenziato dal lampeggio alternato dei Led T. PAUSA e Led RIT. ANTE), posizionarsi con il tasto SEL sul lampeggio del LED T.MOT. poi premere il tasto SET, nello stesso istante il LED T.MOT. si accenderà permanentemente e la programmazione sarà conclusa. In questo modo la centrale, se funzionante con Rallentamento in chiusura, aggiungerà (dopo aver concluso la fase di chiusura rallentata) un tempo di 1 secondo alla massima potenza in modo da sormontare un’eventuale serratura installata. Ripetere l’operazione se si desidera ripristinare la configurazione precedente. F) T. MOT. PED. ( Dispositivo sicurezza 2 / Blocco ) : La centrale è fornita dal costruttore con la funzione ingresso Blocco disabilitata. Se si desidera abilitare la funzione, procedere nel seguente modo: assicurarsi di aver abilitato il menù esteso (evidenziato dal lampeggio alternato dei Led T. PAUSA e Led RIT. ANTE), posizionarsi con il tasto SEL sul lampeggio del LED T.MOT. PED. poi premere il tasto SET, nello stesso istante il LED T.MOT. PED. si accenderà permanentemente e la programmazione sarà conclusa. In questo modo la centrale, cambia il funzionamento previsto per l’ingresso Dispositivo Sicurezza 2 ( CN2 n° 9-10 ) in ingresso di blocco di sicurezza con il seguente funzionamento: l'intervento in qualsiasi fase di funzionamento della centrale provoca l'arresto immediato del moto. Un ulteriore comando di moto sarà valido sempre che sia stato disattivato l’ingresso di blocco, ed in ogni caso effettuerà la fase di chiusura dell’automatismo con prelampeggio di 5 sec. RESET : Nel caso sia opportuno ripristinare la centrale alla configurazione di fabbrica, premere il tasto SEL e SET in contemporanea, allo stesso tempo si otterrà l'accensione contemporanea di tutti i led ROSSI di segnalazione e subito dopo lo spegnimento. DIAGNOSTICA : Test Fotocellule: La centrale è predisposta per la connessione di dispositivi di sicurezza che rispettano il punto 5.1.1.6 della normativa EN 12453. Ad ogni ciclo di manovra viene effettuato il test di funzionamento delle fotocellule collegate. Nel caso di mancato collegamento e/o non funzionamento, la centrale non abilita il movimento del serramento ed evidenzia visivamente il fallimento del test effettuando il lampeggio contemporaneo di tutti i Led di segnalazione. Una volta ripristinato il corretto funzionamento delle fotocellule, la centrale è pronta per il normale utilizzo. Ciò garantisce un monitoraggio contro i guasti conforme alla Categoria 2 della EN 954-1. Test input comandi: In corrispondenza ad ogni ingresso di comando in bassa tensione, la centrale dispone di un LED di segnalazione, in modo tale da poter controllare rapidamente lo stato. Logica di funzionamento : LED acceso ingresso chiuso, LED spento ingresso aperto. IMPORTANTE PER L’UTENTE - Il dispositivo non deve essere utilizzato da bambini o da persone con ridotte capacità psico-fisiche, almeno che non siano supervisionati o istruiti sul funzionamento e le modalità di utilizzo. - Non consentire ai bambini di giocare con il dispositivo e tenere lontano dalla loro portata i radiocomandi. - ATTENZIONE: conservare questo manuale d’istruzioni e rispettare le importanti prescrizioni di sicurezza in esso contenute. Il non rispetto delle prescrizioni potrebbe provocare danni e gravi incidenti. - Esaminare frequentemente l’impianto per rilevare eventuali segni di danneggiamento. Non utilizzare il dispositivo se è necessario un intervento di riparazione. Attenzione Tutte le operazioni che richiedono l'apertura dell'involucro (collegamento cavi, programmazione, ecc.) devono essere eseguite in fase di installazione da personale esperto. Per ogni ulteriore operazione che richieda nuovamente l'apertura dell'involucro (riprogrammazione, riparazione o modifiche dell'installazione) contattare l'assistenza tecnica. IMPORTANTE PER L’INSTALLATORE − Prima di automatizzare il cancello è necessario verificarne il buono stato, in rispetto alla direttiva macchine e alla conformità EN 12604. − La centrale non presenta nessun tipo di dispositivo di sezionamento della linea elettrica 230 Vac, sarà quindi cura dell’installatore prevedere nell’impianto un dispositivo di sezionamento. Esso deve essere posizionato in modo da essere protetto contro le richiusure accidentali secondo quanto previsto al punto 5.2.9 della EN 12453. − Il cablaggio dei vari componenti elettrici esterni alla centralina deve essere effettuato secondo quanto prescritto dalla normativa EN 60204-1 e dalle modifiche a questa apportata dal punto 5.2.7 della EN 12453. Il fissaggio dei cavi di alimentazione e di collegamento, deve essere garantito tramite l’assemblaggio di pressacavi fornibili “optional”. − Fare attenzione, in fase di foratura dell’ involucro esterno per far passare cavi di alimentazione e di collegamento, e di assemblaggio dei pressacavi, ad installare il tutto in modo da mantenere il più possibile inalterate le caratteristiche di grado IP della scatola. Prestare inoltre attenzione a fissare i cavi in modo che siano ancorati in modo stabile. − L'involucro nella parte posteriore è provvisto di opportune predisposizioni per fissaggio a muro ( predisposizione per fori per fissaggio mediante tasselli o fori per fissaggio mediante viti). Prevedere e implementare tutti gli accorgimenti per una installazione che non alteri il grado IP. − L’eventuale montaggio di una pulsantiera per il comando manuale deve essere fatto posizionando la pulsantiera in modo che l’utente non venga a trovarsi in posizione pericolosa. − Il motoriduttore usato per muovere il cancello deve essere conforme a quanto prescritto al punto 5.2.7 della EN 12453. − L’uscita D.S. Power Supply è necessariamente dedicata all’alimentazione delle fotocellule, non è consentito l’utilizzo per altre applicazioni. − La centrale ad ogni ciclo di manovra effettua il test di funzionamento delle fotocellule, garantendo una protezione al guasto dei dispositivi antischiacciamento di Categoria 2 secondo quanto prescritto al punto 5.1.1.6.della EN 12453. Quindi se i dispositivi di sicurezza non vengono connessi e/o non sono funzionanti la centrale non è abilitata al funzionamento. − Per un corretto funzionamento della parte radio ricevente, in caso di utilizzo di due o più centrali, si consiglia l’installazione ad una distanza di almeno 3 metri l’una dall’altra. Rev. 1.4 del 29-01-08 I prodotti: Centrale Elettronica : LG 2150 - LRS 2150 - LRS 2150 SET - LRH 2150 sono conformi alle specifiche delle Direttive R&TTE 99/5/EC, EMC 2004/108/EC, LVD 2006/95/EC.
