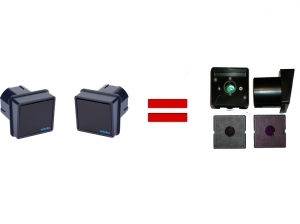

FOTOCELLULA COMPATIBILE FAAC FOTOSWITCH

7203115   720086   494016   785152    727061   716034   716035

IR/IT 2126 NEW < Cod. 94300000

Fotocellule da incasso a raggi infrarossi codificate, con portata nominale fino a 40 mt.



Alimentazione IT/IR	12-24 Vac-dc
Consumo coppia ( IR+ IT)	2 W Max.
Grado di protezione	IP 54

FOTOCELLULE DA INCASSO CODIFICATE “ IR/IT 2126 NEW “ Fotocellule da incasso a raggi infrarossi codificate da parete con portata nominale fino a 30 mt. La codifica del segnale trasmesso, da impostare al momento dell’installazione, minimizza la possibilità di interferenza fra dispositivi. CARATTERISTICHE TECNICHE: - Portata nominale max. : 30 metri - Alimentazione TX : 12-24V AC-DC - Alimentazione RX : 12-24V AC-DC - Assorbimento TX : 10 mA Max. - Assorbimento RX : 25 mA Max. - Portata contatto relè : 1A max a 30 VDC - Temperatura d'esercizio : -10 ÷ 55 °C - Contenitore : Policarbonato - Grado di protezione : IP 54 Selezione Codifica del segnale trasmesso “ A ” o “ B “ di Funzionamento ( tramite Jumper J1 ) : La fotocellula dispone di due canali codificati “A” e “B” di funzionamento, in questo modo è possibile installare 2 coppie dello stesso modello senza nessuna interferenza fra loro. La codifica “A” ( J1 pos. 1 - 2 “configurazione di fabbrica” ) o la codifica “B” ( J1 pos. 2 - 3 ), devono essere opportunamente selezionate allo stesso modo, al momento dell’installazione, sia sulla parte trasmittente ( IT 2126 NEW ) che sulla parte ricevente ( IR 2126 NEW ). IT 2126 NEW DESCRIZIONE DEL TRASMETTITORE ( TX ) : Alimentazione : Il Trasmettitore può essere alimentato con 12 o 24 Volt sia in corrente continua (rispettare polarità) che in corrente alternata. Collegamenti : 1 - Alimentazione 12-24 Vac-Vdc 2 - Alimentazione 0 Vac-Vdc IR 2126 NEW DESCRIZIONE DEL RICEVITORE ( RX ) : Alimentazione : Il ricevitore può essere alimentato con 12 o 24 Volt sia in corrente continua (rispettare polarità) che in corrente alternata. Collegamenti : 1 - Alimentazione 12-24 Vac-Vdc 2 - Alimentazione 0 Vac-Vdc 3 - Contatto fotocellula NA ( normalmente Aperto ) 4 - Contatto fotocellula NC ( normalmente Chiuso ) 5 - Contatto fotocellula C ( Comune )
